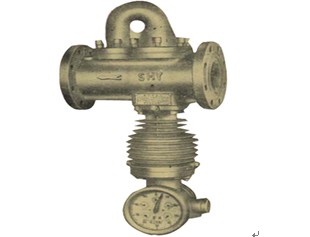

LFX旋翼式蒸汽流量计

LFX型分流旋翼式蒸汽流量计 JB/T9247-99

LFX型分流旋翼式蒸汽流量计是用于计量流过管道内饱和及低过热蒸汽的质量流量计,系现场直读累积式,特别适用与中小企业的蒸汽计量,可为锅炉节能提供可靠的依据。流量计为机械式仪表，用于蒸汽测量，精度不高。但可以方便的进行压力调节, 是 主要用来计量工业生产过程中饱和蒸汽和过热度不太大的过热蒸汽流量的机械指针式仪表，本流量计结构简单，稳定可靠，压力损失小，直流安装在被测蒸汽管道上 计量蒸汽累计质量（重量）。本流量计是原型蒸汽流量计的革新产品，由于采用了行星传动的新型结构来调整压力补偿刻度，压力补偿刻度盘刻度间隔变宽，使得微 量压力的变化补偿得以实现，从而保证了流量计的计量精度。显示方式由于采用计数器与单针计量，使得表头部分结构更加简单，计量显示更明显。由于减速机构移 至阻尼腔外部，从而降低了邦联率。

原理、结构

　　 被测蒸汽流经流量计本体：⑤时由孔板④节流，在前后压差的作用下，一部分蒸汽通过喷嘴③进入分流管喷嘴形成的射流推动转子轴⑥以上端的翼轮②旋转，转子轴下端有两阻尼叶片⑧在注满阻尼液的阻尼室⑨中作左尼，转动使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器12、表盘上指针反映出累积蒸汽的实际流量.

特点：

1、流量计为机械型仪表，结构牢固，安装、使用和

维修方便。用被测蒸汽作动力源，无需外接动力源。

2、配有三种规格孔板，流量范围广。

3、在工况压力改变后，可方便地进行压力调节。

4、采用磁连接，密封性能好。

精度等级：2.5

最大流量：请看样本

量 程 比：5:1

介质温度：0～240℃

环境温度：0～85℃
